Infrapuna ülemise skaneerimise andur automaatsele käändukse operaatorile
Infrapuna-ülemine skaneerimisandur automaatse pöördeukse operaatori tootmiseks Sissejuhatus Saab täpselt tuvastada liikuva või fikseeritud inimkeha ja esemed, vältida igasuguste pöörlevate automaatsete sensoruste või kiikukste kokkupõrget keha või esemetega, et tagada inimeste ja seadmete ohutus, ...
- Kiire kohaletoimetamine
- Kvaliteedi tagamine
- 24/7 klienditeenindus
Toote tutvustus
Infrapuna ülemise skaneerimise andur automaatsele käändukse operaatorile
Tootmise tutvustus
Saab täpselt tuvastada liikuva või fikseeritud inimkeha ja esemed, vältida igasuguste pöörlevate automaatsete sensoruste või käändukste kokkupõrget keha või esemetega, et tagada inimeste ja seadmete ohutus, mida kasutatakse laialdaselt automaatsete pöörlevate uste ohutusjuhtumite puhul.
Tõstke esile
1, see suudab tuvastada liikuvaid või seisvaid inimesi või esemeid, hoida ohutust, kui inimesed või seadmed sisenevad pöörlevast uksest või automaatsest käänduksest.
2, geniaalne struktuur, lihtne, kuid kaasaegne välimus. Ja väga lihtne paigaldada.
3, tuvastamise kõrgust ja tuvastusala reguleeritakse ratta reguleerimise ja kruvide lukustamisega kiiresti ja täpselt.
4, süsteemil on tugev rõhustabiilsus, tausta ja müra filtreerimissüsteem, mida keskkond ei mõjuta (nt päikesepaiste, lumi, vihm jne).
5, skannimise tuvastusnurka saab kinnitusklambri abil täpselt reguleerida.
Parameetrid
Skannimisala seadistus | Rataste mehaaniline reguleerimine 500-2800mm | Kolmnurga põhimõte |
Ümbritsev temperatuur | -20kraadi~ pluss 60kraadi | Kõrvaldage määratud skannimisalast 60kraadi |
Tuvastamisala läbimõõt | Umbes 75 mm valguskoht | Kandke 2000 mm skaneerimisalale |
Kiire tüüp | Infrapunakiir | 880nm impulssmodulatsiooniga infrapunavalgus |
Tööpinge | AC / DC12 ~ 36V | |
Praegune kasutus | <> | |
Signaali väljund | Relee, lülituspunkt | Elektriisolatsioon |
Kõrgeim vahelduvpinge DC/AC48V Suurim vahelduvvool DC/AC 0.5A Suurim vahelduv mahtuvus 55 volti-amper / 24 vatti
| Nimivool (takistuskoormus) DC1A/24V Induktiivne koormus / mahtuvuslik koormus, paku EDM-i kustutamine Takistuskoormus | |
Avastamise reaktsiooniaeg | Väiksem või võrdne100 ms | |
Töörežiim | Liikumis- või paigalseisurežiim | Enesekohanemine |
Funktsiooni indikaator | LED indikaatorid | Sinine valgus sisseootel olek, punane valgus sissetuvastadaolek |
Korpuse materjal | AL/ABS7 | |
Mõõtmed | 750x31x20mm, 620x31x20mm, 900x31x20mm, 1200x31x20mm (valikuline) | Pikkus/laius/heKäiguvahetusegat |

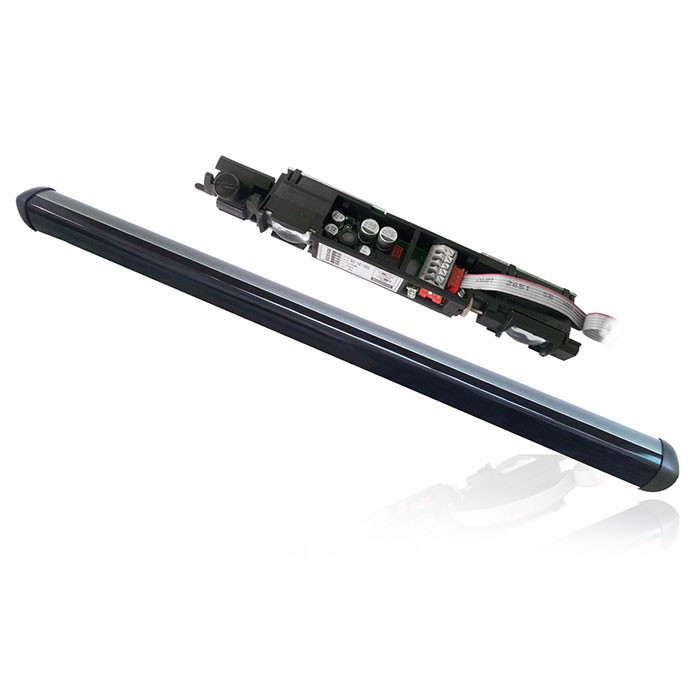

Tootmise ülevaade
①Alumiiniumist korpus
②Andur*2
③ Otsakate*2
④Esikaas (filtriklaas)
⑤Kinnitusklambrid*2
⑥Risti süvistatavad kruvid*2
⑦ Ühendusklemm
⑧ Märgutuli
⑨ Tausta seadistuslüliti
⑩Skannitud ala reguleerimisratas
⑪Edastuskabiin
⑫ Vastuvõtukabiin
⑬Juhtliides*2
Paigaldamine
1, 1. valik: eemaldage kinnitusklambrist kaks kruvi ja lükake need siis teisele küljele.
Valik 2: eemaldage kruvi. Seejärel võtke kronsteini hoidik ja andur ettevaatlikult alumiiniumkorpusest välja.
2, Paigaldage alumiiniumkorpus ukselehele
3, kruvid tuleb eemaldada enne kinnitusklambrite ühendamist põhikorpusega. Pange andur korpusesse ja pingutage 2 kinnitusklambrit anduri külge.
MÄRKUS. Paigaldage kaabel. Enne anduri korpusesse panemist veenduge, et kinnitusklambrite kruvid oleksid lahti.
4, taustarežiim: tavaline või tume
5, käivitage andur pärast kogu paigaldamise lõpetamist. Kasutage tuvastusala testimiseks paberitükki (A4 või 8,5*11 tolli) või kätt.
MÄRKUS. LED-tuli muutub sinisest punaseks.

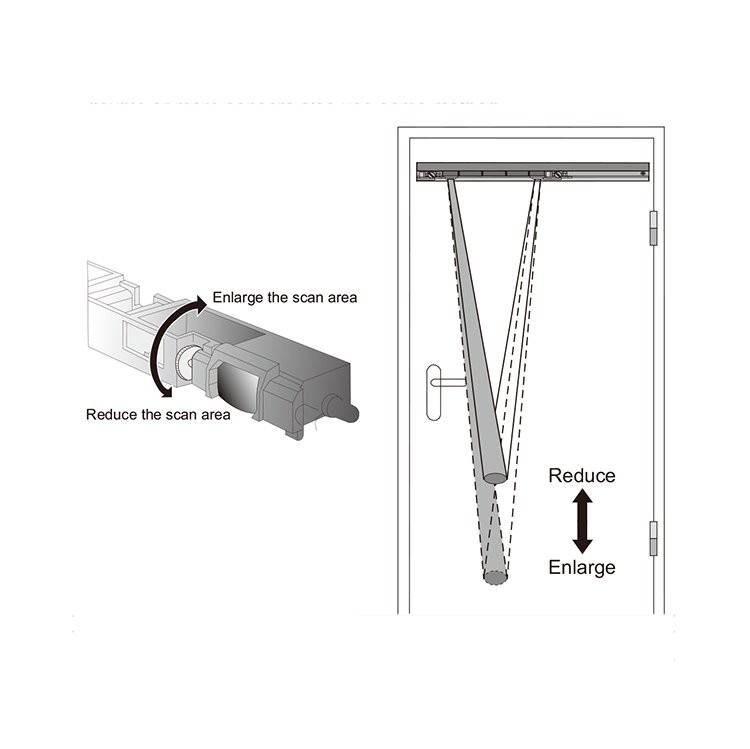

6, kasutage reguleerimisratta reguleerimise skaneerimisala. Määrake skaneerimisvahemikuks 25 cm maapinnast.
7, libistage andurit tuvastusala reguleerimiseks (kinnitusklamber tuleb avada).

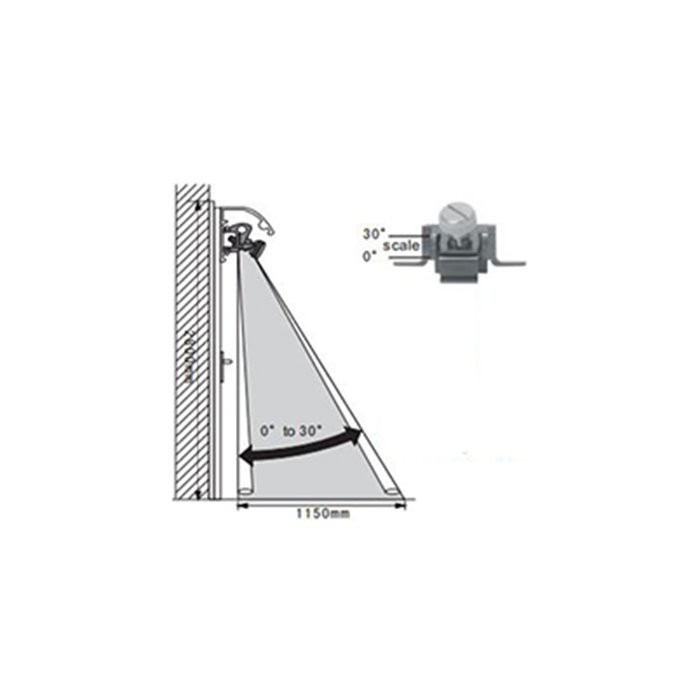

8, Kasutage kaldenurga määramiseks kinnitusklambris olevat põrkkäppa. (Märkus: kalde vältimiseks reguleerige kahe külje kaldenurka ühesuguseks.)
9, Pärast kõigi seadistuste lõpetamist lukustage anduri stabiliseerimiseks kinnitusklambris olevad kruvid.
10, Sulgege esikaas ja kasutage kinnitamiseks kruvi. Pärast anduri paigaldamise lõpetamist pange esikate alumiiniumkorpusele.
Kõiki samme kasutatakse ühe anduri reguleerimiseks, sama meetodit kasutavad ka kaks või enam andurit.
Veaotsing
Sümptom | Põhjus | meetod |
Uks avaneb ainult teatud punktis aega või avatud ainult osaliselt. | Skannimisala on seatud põrandale liiga lähedale | Lähtestage skannimisala vastavalt käsiraamatule. |
Avatud uks muutub pikka aega punaseks. | Skannimisala on seatud põrandale liiga lähedale | Lähtestage skannimisala vastavalt käsiraamatule. |
Andur tuvastab alati. | Luminofoorlamp on anduri lähedal. | Muutke kaldenurka vastavalt kasutusjuhendile. Eemaldage luminofoorlamp. |
Andur ei tuvasta liikuvaid asju. | Skannimisala on seatud põrandast liiga kaugele. Andurite vahel ühendatud juhe on vale. Jää vihma kätte. | Lähtestage skannimisala ja kontrollige uuesti juhtmeühendust. Vahetage andur |
Q&A
Q1, kas saaksite oma ettevõtte kohta lühidalt tutvustada?
A1: Shenzhen Winfor Canbo Co., Ltd, oleme Hiinas konkurentsivõimeline UKSE JUURDEJUURDE AUTOMAATSE JUHTIMISE TARVIKUD, sealhulgas liikumis- ja kohalolekuandurid, puutevaba lüliti, kohalolijate juurdepääsu kontrollkomplekt, nutikad lukud ja nii edasi. Meil on 15-aastane kogemus ja 6 tootmisliini, hea kvaliteet, rikkalik uurimis- ja arendustöö ning tootekogemus ning kõik CE-sertifikaadiga CANBO tooted. Toetage LOGO kohandamist ja funktsioonide kohandamist.
Q2, kas neid on laos?
A2: väikesed laokogused, suured kogused tuleb tellida materjale, 1000-3000tk umbes 10-15 päeva tootmisperiood.
Q3. Kuidas tarnida?
A3: Toetame kiirtarnet, õhu-, meritsi jne. Või kui teil on oma kiirmaksekonto või oma ekspediitor, andke meile sellest teada.
